洗掃車使用說明書
提示：使用圖片可能根據不能車型而有所不同。

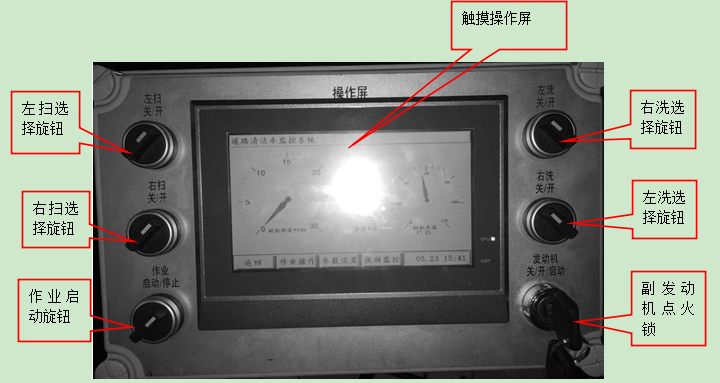

主操作盒面板說明：
【觸摸操作屏】
監視副發動機的轉速、水溫，清水箱、污水箱的水位。
控制系統的其他狀態信息。
功能操作
后面再做詳細講解
【左掃選擇旋鈕】
作業的啟動之前是否選擇左掃
【右掃選擇旋鈕】
作業的啟動之前是否選擇右掃
【左洗選擇旋鈕】
作業的啟動之前是否選擇左洗
【右洗選擇旋鈕】
作業的啟動之前是否選擇右洗
【作業啟動按鈕】
在啟動作業前要選擇好作業模式，左掃、右掃、左洗、右洗四種模式可以隨意組合。
作業模式選擇完成后，【作業啟動旋鈕】置于啟動位置，控制系統會根據選擇的作業模式分別啟動相應的工作，這個過程會持續30秒（不同的操作模式，時間不同）左右的時間，請耐心操作。
注意：啟動后，變更作業模式將無效。必須停止完成后，再次選擇并重新啟動！
【副機點火鎖】
打開控制電源后，首先要先啟動主車發動機，氣壓必須大于600Kpa后才能啟動副發動機
點火鎖每啟動一次后，需要旋至關的位置后才能再次啟動，防止誤動。
觸摸操作屏說明：
【啟動畫面】

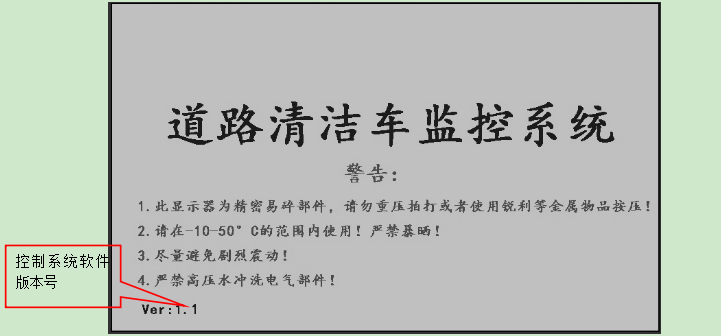

打開電源后，觸摸屏啟動完成后，進入此畫面，顯示注意事項，在使用的過程中請一定遵守注意事項，否則將造成一些硬件損壞。
進入此畫面后，按下觸屏的任何位置，觸摸屏進入主畫面。

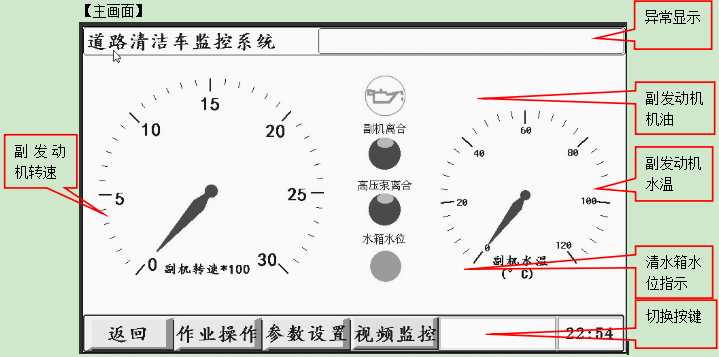

【主畫面】
【副發動機轉速】
副發動機啟動后，將實時顯示副機的轉速，如果副機啟動后沒有轉速，可能是轉速傳感器損壞或者接線松動了。
注意：副發動機不可以長時間工作于2200轉/每分鐘的轉速以上。
【切換按鍵】
觸摸屏在各個畫面之間切換自由切換。但是進入有些畫面需要輸入相應等級密碼。
【清水箱水位指示】
實時顯示清水箱水位狀態，顯示黃色時，水位已經到達低水位，只能進行洗車和清淤作業，請及時關閉清洗作業，顯示紅色時，不能啟動高壓泵進行任何有關高壓沖洗等作業(可單獨掃路）。
注意：
此水位顯示只能做參考，在使用的過程中定時觀察水箱旁邊的水位顯示刻度管，做到心中有數。否則無水的情況下啟動高壓水泵，將造成嚴重的高壓水泵的永久損壞。
【副發動機水溫】
實時顯示副發動機的冷卻水溫，一般情況下水溫在85攝氏度左右。
【副發動機機油】
實時顯示副發動機的機油狀態，正常情況下，副發動機停止后此圖標紅色閃爍顯示，副發動機啟動后綠色常亮顯示。
【異常顯示】
當控制系統檢測到異常情況時，此處會滾動顯示紅色的報警內容，并且會持續發出響聲，直到異常消除。
【作業操作畫面】
【副發動機油門控制模式】
副發動機油門控制有自動模式和手動模式，一般情況情況下置于自動模式，在電子油門出現故障或者需要手動操作時，可以切換到手動模式。
在自動油門模式下，相關的作業啟動完成后，副發動機會自動加油到設定（標準作業1600轉，增強轉速1800轉）的轉速。轉速自動達到設定的轉速后，可以通過操作面板的油門手動旋鈕，適當增加或者減小轉速。
注意：在操作相關的液壓部件時，副發動機一定要在怠速下進行，否則容易損壞液壓元件及管路。
【標準作業】
按下此按鍵，在標準作業和增強作業模式之間切換。在標準作業模式下，自動轉速為1600Rpm，增強作業模式下為1800Rpm。作業過程中切換到增強作業模式后轉速自動提速到增強作業轉速，切換到標準作業模式后，轉速自動下降到標準作業模式轉速。
【大箱傾翻】
控制后面的垃圾箱升起。如果配置有后門開位檢測傳感器時，后門未打開時，禁止此操作。
注意：在大箱下面檢修時一定支撐好大箱的支撐桿，否則會造成嚴重的人身傷害！
【大箱復位】
控制后面的垃圾箱下降。如果配置有撐桿檢測傳感器時，撐桿未放下時，禁止此操作。
【后門打開】
控制垃圾箱后門開啟。
注意：開啟后門時，車尾嚴禁站人！
【后門關閉】
控制垃圾箱后門關閉。
【清淤開】【前噴霧開】【后噴霧開】【水槍開】
分別啟動相應的功能。按下后按鍵變成綠色，功能啟動。
注意：
清淤、水槍、洗掃作業不能同時進行，每一次只能啟動一個功能。一個功能打開后，其他功能不能被啟動，必須等其他功能關閉完成以后才能啟動其他的功能。
每個功能的啟動和停止都需要10-30秒不等的時間，所以必須耐心操作。
每個功能一旦啟動，必須啟動完成以后才能關閉，關閉完成以后才能再次啟動。否則容易造成程序混亂。
清淤、水槍功能在車尾部位的操作盒也設定有啟停按鈕，與此處的按鍵功能一樣，操作過后一定要置于停止位置，否則兩處操作不一致有可能造成程序錯亂。
前噴霧和后噴霧可以同時與洗掃一起啟動，也可以單獨啟動。單獨啟動時，按下此按鍵后將作業啟動旋鈕置于啟動位置即可；在清洗作業的過程中，按下此按鍵可以立即打開或者關閉噴霧，但是在與清洗作業一起啟動時，不能單獨關閉，只能與清洗作業一起關閉。
【掃盤噴水開】
控制掃盤噴水降塵的啟動和停止。
注意：一定要在左掃或者右掃被選擇的時候，掃盤噴水才會啟動，左掃選擇后才能開啟左掃盤噴水，右掃選擇后才能開啟右掃盤噴水。
【工作照明開】
控制工作燈的啟動與停止。
【低壓取力器開】
控制低壓泵取力器的結合與分離。
注意：此取力器安裝在主車發動機上面，在啟動前一定要踏下主車的離合器方可結合。

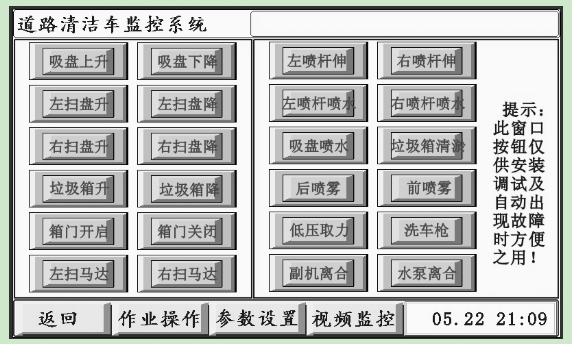

【調試維修操作畫面】
